Dachbelegung für Auto Thomas Bornheim
Welche Arbeitsschritte und Planung stecken eigentlich hinter einer PV-Anlage? Um Ihnen einen vielseitigen Einblick in unsere alltägliche Arbeit zu geben, haben wir unsere Monteure bei der Dachbelegung einer Gewerbeanlage begleitet.
In zwei Schritten (DC & AC Montage) setzten wir Ihr PV-Projekt in die Tat um und übernehmen die Kommunikation mit Ihrem Netzbetreiber.

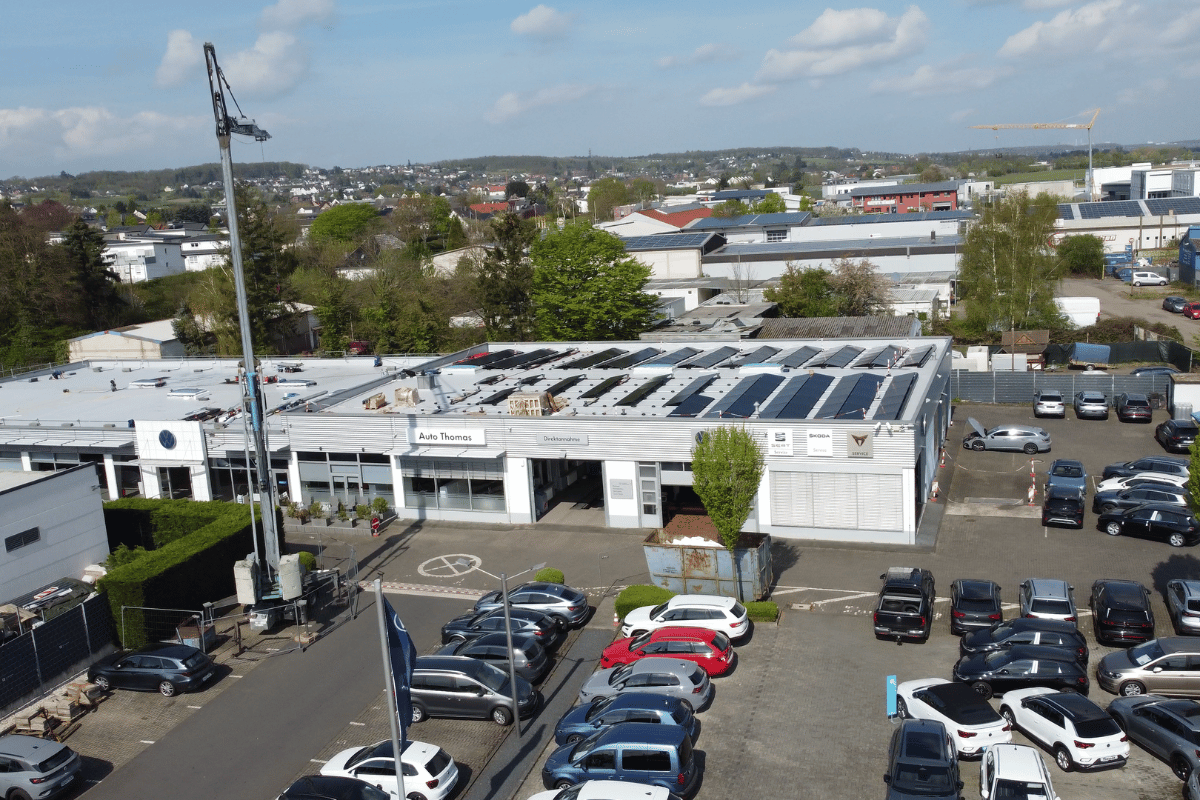

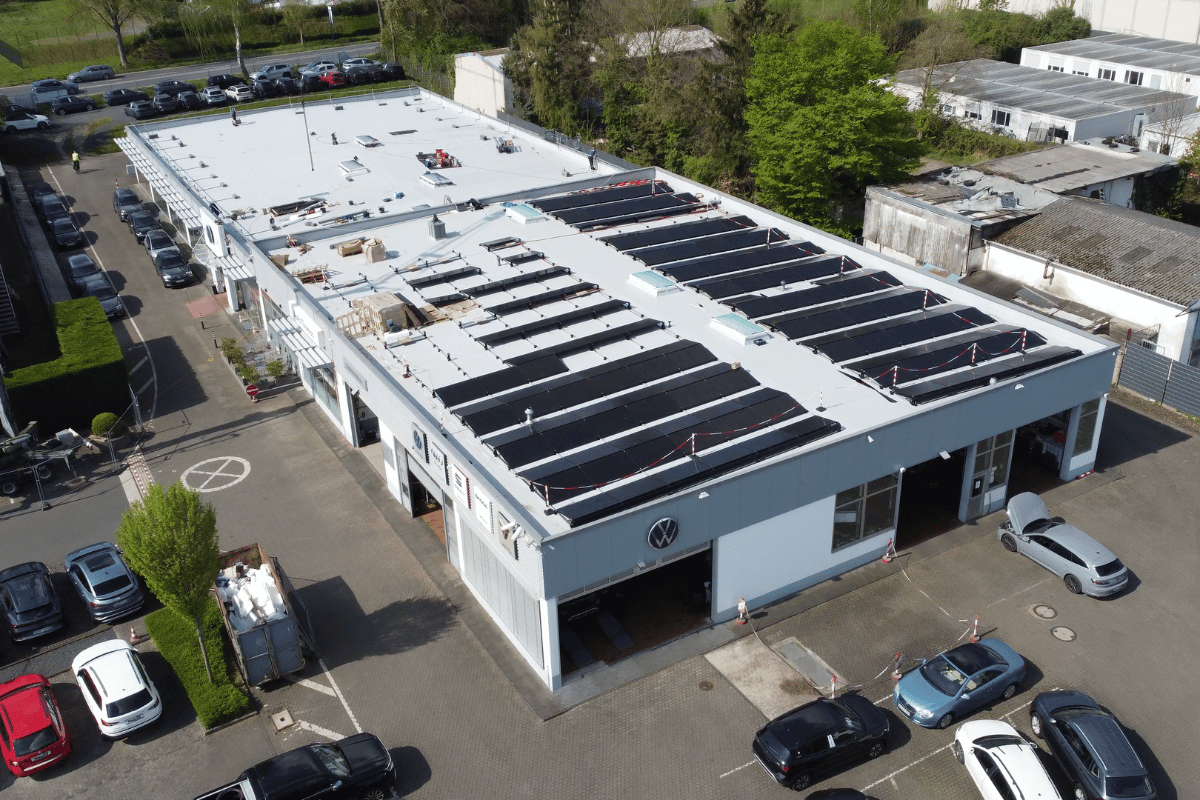

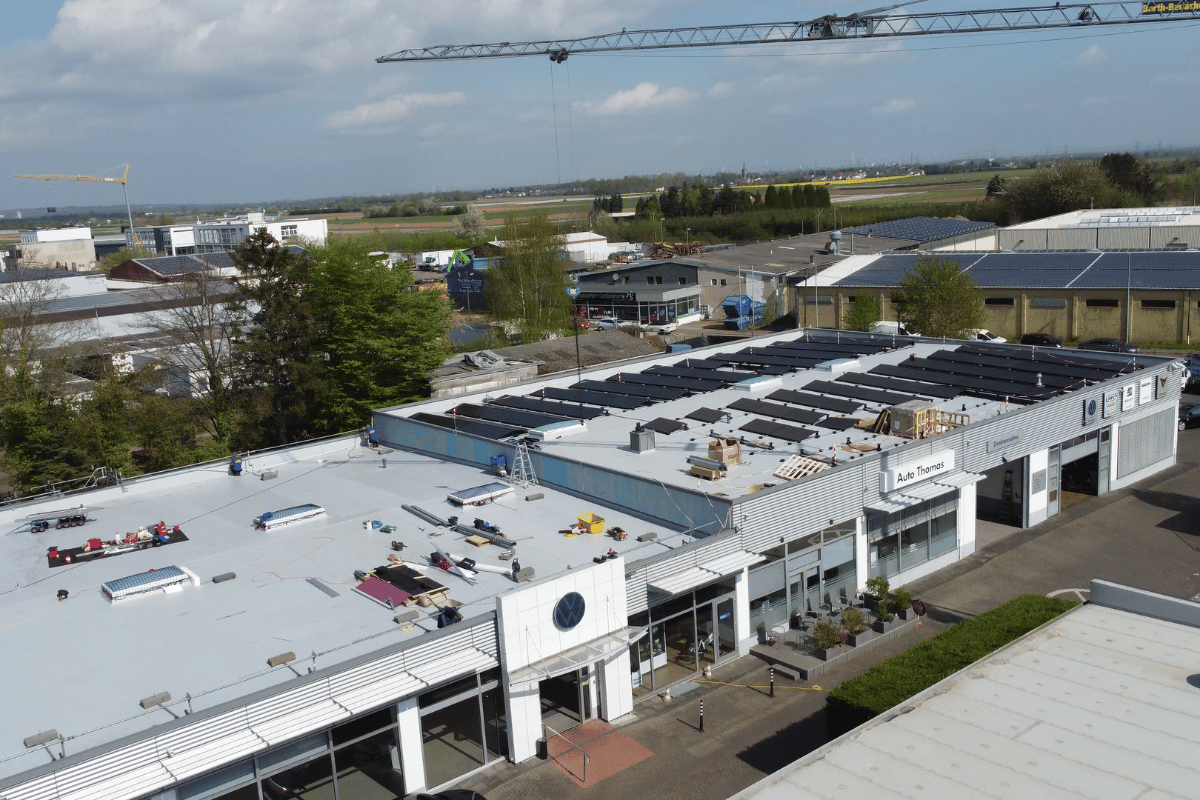

Auch unser starker Partner, die Firmengruppe Auto Thomas setzt für Ihre verschiedenen Standorte auf erneuerbare Energien – und damit auch auf WHE Systems. In diesem Fall errichten wir eine PV-Anlage auf einem Flachdach in Bornheim.
Auto Thomas ist regionaler Marktführer in Bonn, im Rhein-Sieg Kreis, im Rhein-Erft-Kreis sowie in Euskirchen und Umgebung. Mit Ihren Angeboten rund um E-Fahrzeuge und Wallboxen treibt die Firmengruppe die Energiewende aktiv voran. Mit der Errichtung von zwei PV-Anlagen leiten Sie nun den nächsten Schritt ein.
Vorbereitung ist alles: Die Belegungsplanung
Bereits im Voraus gilt es viele Aspekte durch den Montageleiter zu beachten. Nach Erhalt der Anfrage verschafft sich der Montageleiter vor Ort einen Überblick über folgende Punkte:
Der Standort und die dortigen Witterungen haben Einfluss auf die Anlagenleistung. Faktoren wie Wind- & Schneezone, Wind-& Schneelast sowie Beschattungen etc. werden daher besonders unter die Lupe genommen.
Ebenfalls wichtig ist die Dachspezifikation. Um die maximale Modulanzahl bestimmen zu können, wird Folgendes dokumentiert:
- Dachform
- Neigung
- Dachmaterial
- Ausrichtung
- Größe
- Hindernisse (z.B. Schornsteine, Fenster, etc.)
Auf Grundlage dieser Informationen kann der Montageleiter eine genaue Liste mit den benötigten Materialien zusammenstellen und die Stringanzahl festlegen.
Die Wirtschaftlichkeitsprüfung
Lohnt sich eine PV-Anlage bei diesem Aufwand und Ihrem Dach? Diese Frage wird mithilfe der Wirtschaftlichkeitsprüfung beantwortet.
Unter Berücksichtigung der Anlagenleistung, Ihren Investitionskosten, Stromverbrauch, etc. werden die jährlichen Einnahmen den Ausgaben gegenübergestellt und daraus der Liquiditätsverlauf ermittelt.
Auch mögliche Finanzierungen und der ökologische Einfluss der PV-Anlage werden hierbei berücksichtigt. All diese Informationen liefern wir Ihnen zusammen mit unserem maßgeschneiderten Angebot.
Gerüst von Weber Wolf
Die Sicherheit unserer Mitarbeiter hat höchste Priorität. Aus diesem Grund verwenden wir bei unseren Baustellen allumfassende Gerüste. Möglich macht das unser starker Partner Weber Wolf.
Energie. Nachhaltig. Gestalten.
Eckdaten der PV-Anlage
227 Module
Wechselrichter
von Fox ESS
99,88 kWp
Anlagenleistung
Ost-West-Ausrichtung
Die DC-Montage

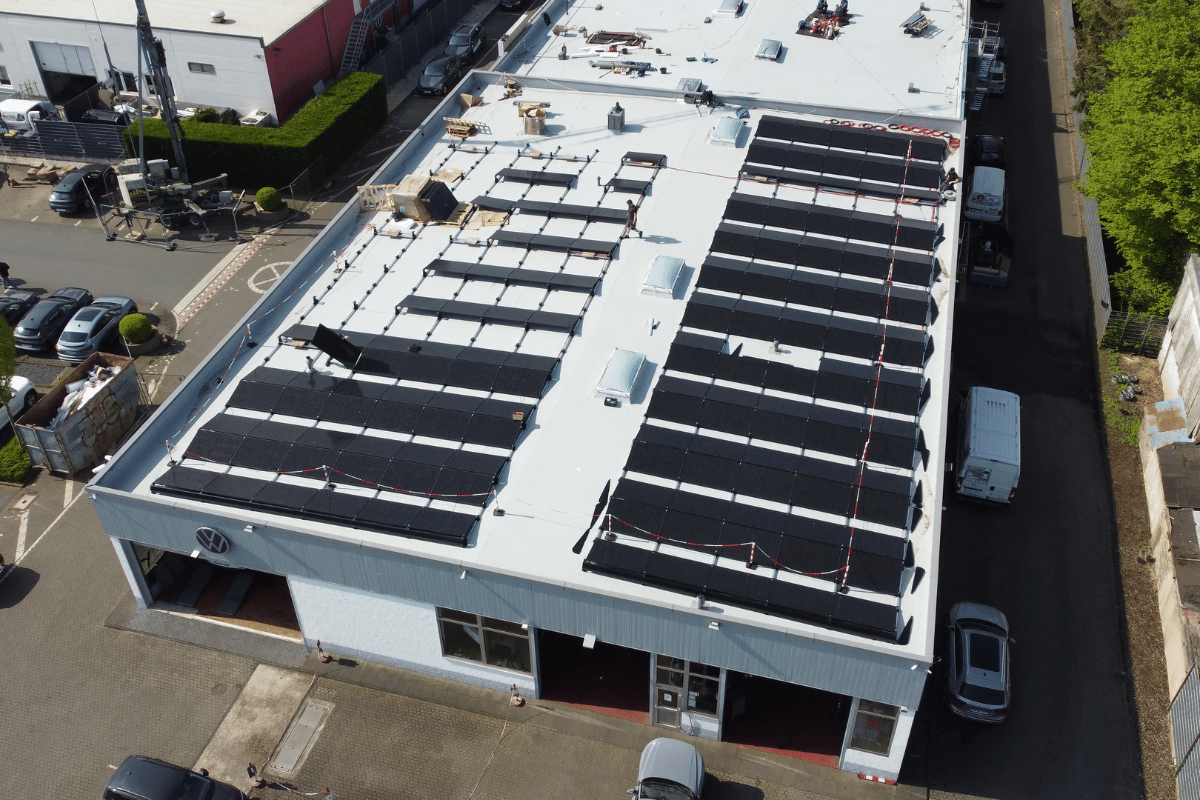

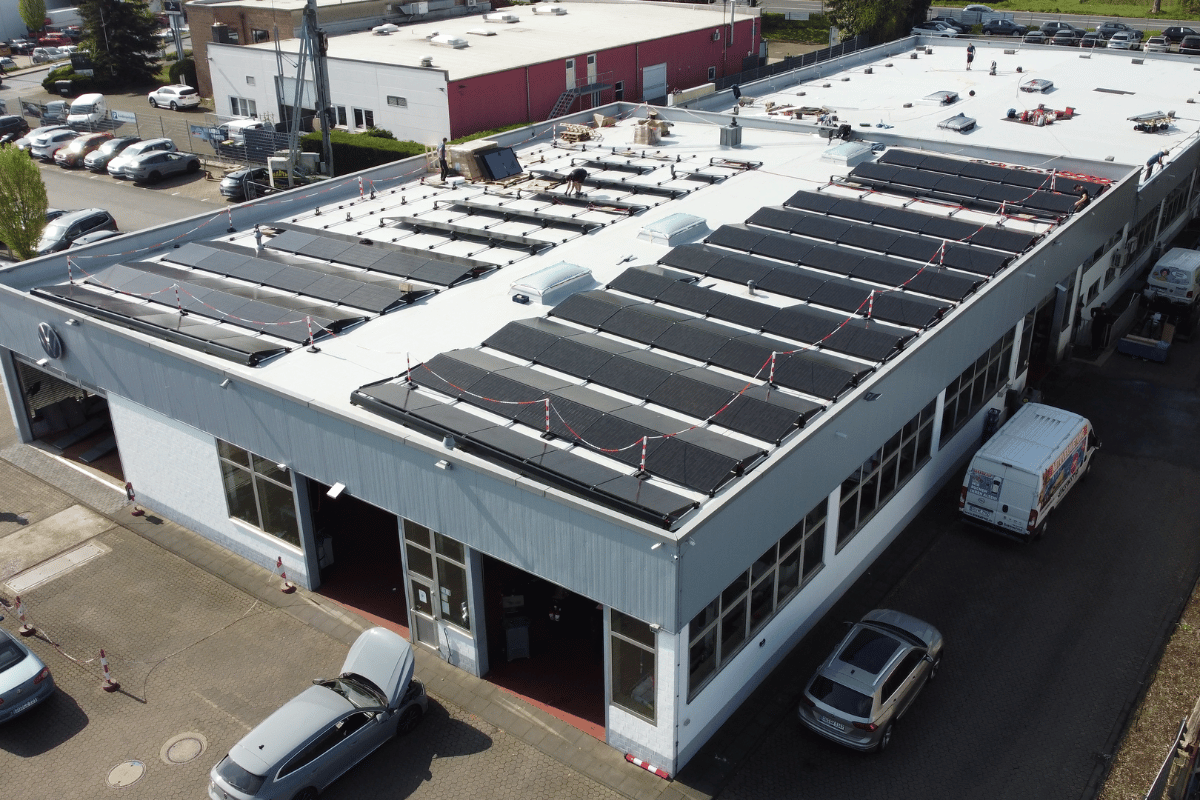

Da nun die Eckdaten der PV-Anlage feststehen, können wir vor Ort mit der Dachbelegung beginnen. Diese erfolgt bei WHE Systems in drei Schritten:
Montage der Unterkonstruktion: Entsprechend der Belegungsplanung bauen unsere Monteure die Unterkonstruktion für die Module auf. Diese Vorrichtungen besteht größtenteils aus Aluminium. Um die Dachoberfläche zu schonen, verwenden wir zusätzlich Kunststoffteller.
Montage der DC Kabel: DC-Kabel befinden sich an jedem Modul. Mit Ihrer Hilfe wird der erzeugte Gleichstrom zum Wechselrichter transportiert und für die Nutzung im Haushalt umgewandelt. Alle Kabel sind UV-beständig und werden zusätzlich Witterungsbeständig verbaut.
Montage der Module: Hier ist viel Muskelkraft gefragt. Das Gewicht eines einzelnen Moduls beträgt ca. 25 kg. Insgesamt haben wir 227 Panelle verbaut.
Viele Kunden haben Bedenken, dass Ihr Dach diesem Gewicht nicht standhält. Doch keine Sorge: Dank unserer Unterkonstruktion liegt die Flächenlast nur bei 12 kg pro Quadratmeter. Zusätzlich ist keine hohe Ballastierung notwendig weil alle Angriffsflächen für Wind mit Windableitsblechen geschlossen werden.
Die Module werden mit einer Neigung von 10 Grad befestigt und sind in der Ausrichtung flexibel.
